pinout

Příspěvek od alpiners2 »

nemá niekto zapojenie edc15c2 na stole? jedná sa o peugeot 406 2,2hdi.
nekomunikuje to z diagnostikou cez obd zásuvku. potrebujem to pozrieť na stole.

v riadiačke sa niekto vŕtal, je na nej nejaká polská nálepka :roll:
hansdob
Příspěvky: 130
Registrován: ned zář 13, 2009 19:11 pm

Příspěvek od hansdob »

je tam více možností v toleranc datech to najdeš
alpiners2
Příspěvky: 346
Registrován: pát bře 09, 2007 17:05 pm
Bydliště: Slovakia
Kontaktovat uživatele:

Příspěvek od alpiners2 »

ok, skúsim pozrieť.
soft je séria, len sa to vôbec nedá zdiagnostikovať a padá do núdzakov
Uživatelský avatar
m5668443578
Příspěvky: 342
Registrován: pon bře 03, 2008 20:46 pm
Bydliště: Frýdek-Místek, Pardubice, Brandýs nad Labem

Příspěvek od m5668443578 »

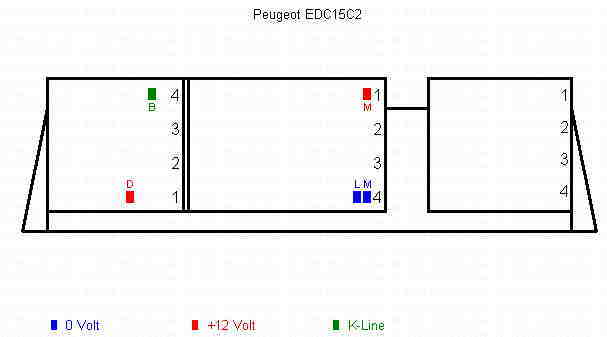

PINout EDC15C2
Přílohy
PINout
PINout
More Power By Me TDi Power
-------------------------------------------------------------
Chiptuning, Diagnostika, Přizpůsobení Km, PIN, IMMO
alpiners2
Příspěvky: 346
Registrován: pát bře 09, 2007 17:05 pm
Bydliště: Slovakia
Kontaktovat uživatele:

Příspěvek od alpiners2 »

super, vďaka. ja som našiel niečo na nete, ale zapojené celkom iné piny a nebehalo to :roll:
alpiners2
Příspěvky: 346
Registrován: pát bře 09, 2007 17:05 pm
Bydliště: Slovakia
Kontaktovat uživatele:

Příspěvek od alpiners2 »

tak či tak niečo v rj bude asi zle, lebo keď som ju rozobral tak smrdela po spálení. auto jazdí, ale zdiagnostikovať nejde. uvidíme na stole
Conti
Příspěvky: 14
Registrován: ned pro 28, 2008 20:06 pm
Bydliště: Plzensky kraj

Příspěvek od Conti »

K-line je B4 v konektoru A
L-line je J4 v konektoru B
OBD přípojka je B2 v konektoru A
D1 v konekt. A je vstup immo
B3 v konekt. A = immo
C3 v konekt. A je zapalování
kostra H1, G1 v konekt. A
L4, M4 v konekt. B
D3, E3,C1, D1, E1 v konekt. C
Hl. relé A2, L2, M1, A4

Tak si vyber :))
