406 Jaeger

SPIT_FIRE · pát úno 05, 2010 10:21 am

Nemate niekto zapojenie pre 68HC05X16 ? chcem to spravit s UPA prog. dik

minoss · Příspěvek od **minoss** » pát úno 05, 2010 11:07 am

SPIT_FIRE · pát úno 05, 2010 16:38 pm

nooo toto mam a nefunguje to...

RomanP · Příspěvek od **RomanP** » pát úno 05, 2010 22:17 pm

dej si v Upe Test conections, a ktery piny budou zatizeny, musis piny zvednout.

SPIT_FIRE · Příspěvek od **SPIT_FIRE** » sob úno 06, 2010 23:18 pm

no jasne mam zdvihnute vsetky co boli zatazene. ked to testnem tak je to na volt. ok ale neprecita mi to obsah iba vypise : 1 errors found device MC68HC05X16. podla voltmetra je to ok. tak teraz neviem

VencaZahyb · Příspěvek od **VencaZahyb** » ned úno 07, 2010 9:44 am

koukni na kristal

00007 · Příspěvek od **00007** » ned úno 07, 2010 10:09 am

Zveni nohy od kristalu a dej ho Externě to zabere 100%.

SPIT_FIRE · Příspěvek od **SPIT_FIRE** » ned úno 07, 2010 11:40 am

krystal som odpojil a na UPE je nastaveny oscilator na 4000KHz. ale nejak to nepomohlo

SPIT_FIRE · Příspěvek od **SPIT_FIRE** » ned úno 07, 2010 11:42 am

ci myslel si to tak ze zdvihut piny na MC a priamo na ne dat ten krystal? lebo bez neho to asi tazko pojde:)

Robin · Příspěvek od **Robin** » ned úno 07, 2010 12:08 pm

Krystal odpojený

zapoj spět a dej 4194HZ
Nadzvednout nohy na MCU UPA 1a6.

00007 · Příspěvek od **00007** » ned úno 07, 2010 12:40 pm

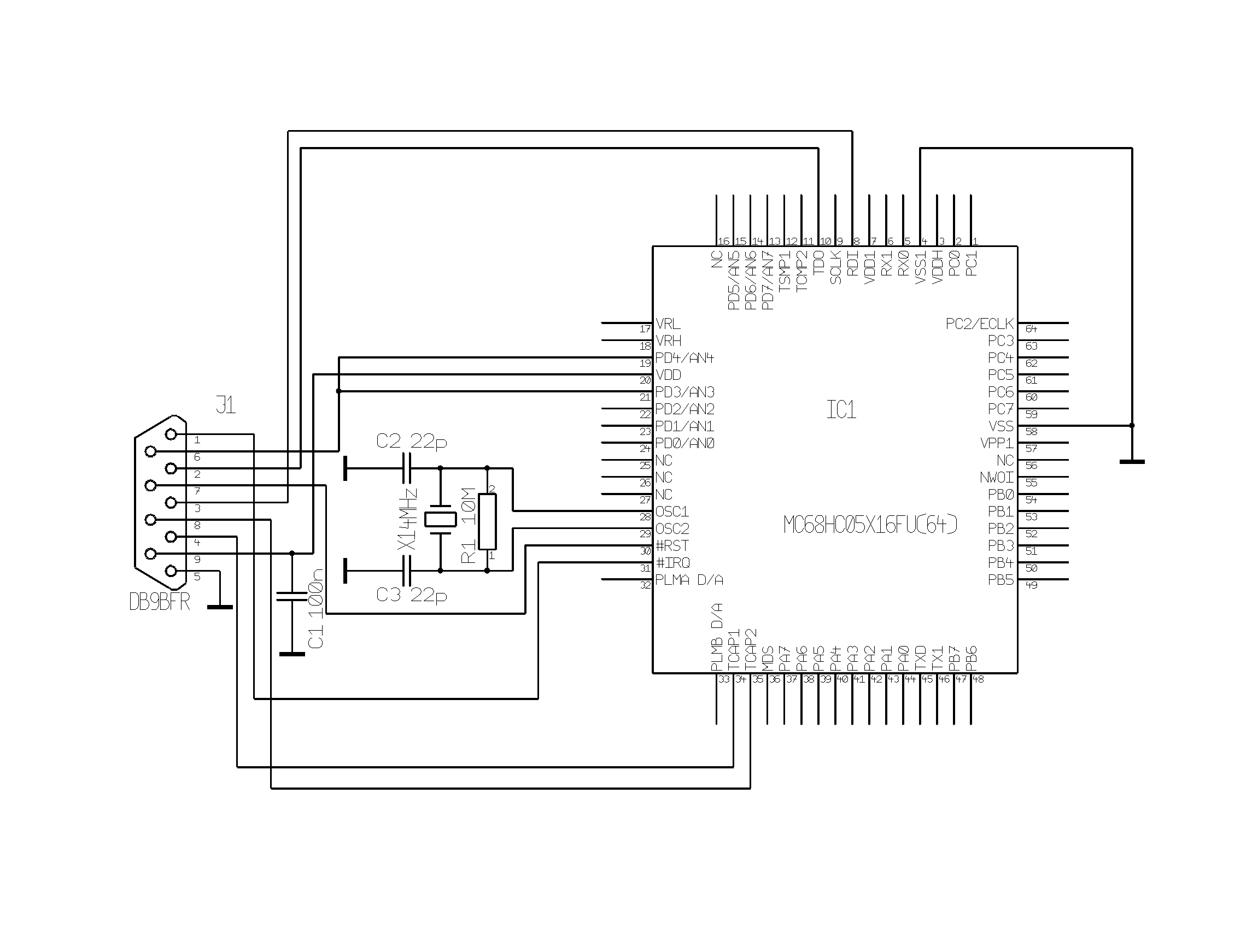

Máš dvě SZ. Tady posílám ještě něco.

Gambac · Příspěvek od **Gambac** » ned úno 07, 2010 16:42 pm

Taky jsem s tím bojoval.
Nastav v UPA MC68HC05B16,oscil 4194kHz.Vývody z UPA zapoj podle zapojení pro HC05X16,jen na nohu Motoroly označenou jako PD4/AN4 nezapojuj z UPA P6,ale dej tam P8.Pak to zkus a kdyby to nešlo,zvedni RST a IRQ.Jo a myslím že jsem měl zvednuté i PD3 a PD4.
