zapojenie budikov fabia na stole

abco · Příspěvek od **abco** » čtv bře 10, 2011 22:12 pm

zdravim vas potrebujem stiahnut dump z budikov fabia1 na stole a nemam pinout k tomu ... neviete mi poradit? dik moc

kevino · Příspěvek od **kevino** » pát bře 11, 2011 6:57 am

abco píše:zdravim vas potrebujem stiahnut dump z budikov fabia1 na stole a nemam pinout k tomu ... neviete mi poradit? dik moc

vypajkovat eeprom a programator. ak to chces cez kabel potrebujes este pripojit gateway ktora je sucastou RJ palubnej siete.

vaha · Příspěvek od **vaha** » pát bře 11, 2011 8:26 am

kevino píše:
abco píše:zdravim vas potrebujem stiahnut dump z budikov fabia1 na stole a nemam pinout k tomu ... neviete mi poradit? dik moc
vypajkovat eeprom a programator. ak to chces cez kabel potrebujes este pripojit gateway ktora je sucastou RJ palubnej siete.

kevino · Příspěvek od **kevino** » pát bře 11, 2011 17:40 pm

vaha píše:
kevino píše:
abco píše:zdravim vas potrebujem stiahnut dump z budikov fabia1 na stole a nemam pinout k tomu ... neviete mi poradit? dik moc
vypajkovat eeprom a programator. ak to chces cez kabel potrebujes este pripojit gateway ktora je sucastou RJ palubnej siete.

nieco som zle napisal

vaha · Příspěvek od **vaha** » pát bře 11, 2011 18:21 pm

nejsem si jistý,ale myslím že jdou napíchnout na přímo jako octavie

gyba · Příspěvek od **gyba** » pát bře 11, 2011 18:37 pm

Nejdou !!!

kevino · Příspěvek od **kevino** » pát bře 11, 2011 18:40 pm

vaha píše:nejsem si jistý,ale myslím že jdou napíchnout na přímo jako octavie

no svietit budu ale diagnostika nepojde.

abco · Příspěvek od **abco** » pát bře 11, 2011 20:23 pm

to je pravda, napajanie viem napojit,ale diagnostika nejde... mam rj palubnej siete v ktorej sa nachadza gateway. len skusal som to napajat astale mi to nejde. nema niekto vypisane piny na ktore sa treba pripojit na gateway? can H aL mam vsetky napojene ale kam treba dat prud pre gateway? hrabem sa v schemach a nejako sa nemozem dohrabat

abco · Příspěvek od **abco** » ned bře 13, 2011 17:14 pm

alebo nebude lepsie ak pouzijem gateway z octavie II?

maros4341 · Příspěvek od **maros4341** » ned bře 13, 2011 18:41 pm

abco píše:alebo nebude lepsie ak pouzijem gateway z octavie II?

nie, musis pouzit centralnu elektroniku z fabie a zapojit podla schemy

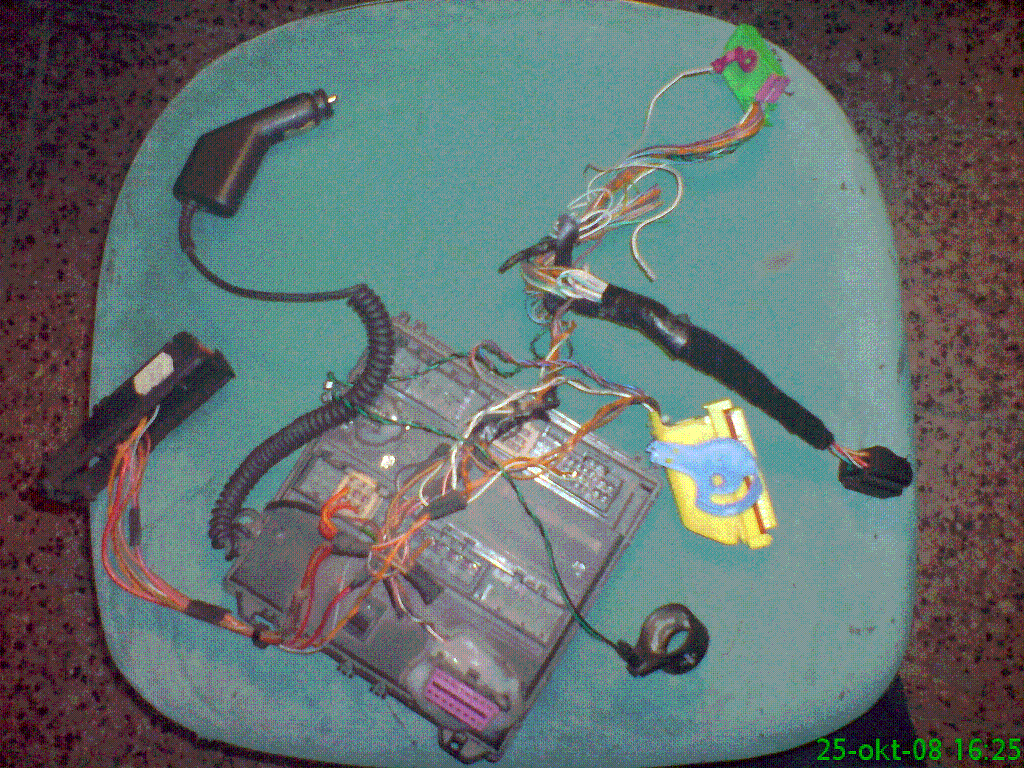

tu je priklad mojho zapojenia pre pouzitie v aute

je tam OBD zasuvka, centralna elektronika,zasuvka na airbag (pre IBIZA 6L),motor,tachomter a citacka kluca

skratka takmer cele auto na stole

abco · Příspěvek od **abco** » ned bře 13, 2011 20:24 pm

ano,presne takto som si to predstavoval... vies mi napisat cisla pinov z centralnej elektriky a co k tomu pripojit? hlavne napajanie ma zaujima. dik

maros4341 · Příspěvek od **maros4341** » ned bře 13, 2011 20:34 pm

abco píše:ano,presne takto som si to predstavoval... vies mi napisat cisla pinov z centralnej elektriky a co k tomu pripojit? hlavne napajanie ma zaujima. dik

Robil som to uz davno a poznamky k tomu nemam, takze tuto pracu si musis urobit sam, ak chces schemy by sa obstarat dali. Zajtra ti vsak mozem urobit detailnu fotku....

abco · Příspěvek od **abco** » ned bře 13, 2011 20:43 pm

ok, skus mi detailnejsie odfotit piny na ktore si tam pripojeny, ja si schemy stiahnem z elsy a tam si to dohladam... dik,dost mi to pomoze

maros4341 · Příspěvek od **maros4341** » ned bře 13, 2011 20:49 pm

abco píše:to je pravda, napajanie viem napojit,ale diagnostika nejde... mam rj palubnej siete v ktorej sa nachadza gateway. len skusal som to napajat astale mi to nejde. nema niekto vypisane piny na ktore sa treba pripojit na gateway? can H aL mam vsetky napojene ale kam treba dat prud pre gateway? hrabem sa v schemach a nejako sa nemozem dohrabat

mozno jedna vhodna indicia:

pin 24 CAN wake up

abco · Příspěvek od **abco** » ned bře 13, 2011 22:45 pm

ten som nasiel,je ho treba pripojit na XS6/11, ale stale neviem to napajanie centralnej elektriky.
ved napajanie budikov mam T8/4,7,8, can H L z 32pin.konektoru mam, takisto aj can H L -K, wakeup,
k centralnej elektrike mam pripojenu zasuvku diagnostiky podla schemy,
uz len to napajanie centralnej a bude to fungovat dufam
