Dash Touareg 04

Matias · Příspěvek od **Matias** » sob lis 20, 2010 18:28 pm

Ahoj kluci máte někdo pinouts na dash Touareg 04? Kód nevím. Ještě je nemám u sebe.

Neřešil jste někdo náhodou už že Vám nesvítí prostředné displej? Vše ostatní je ok, jen tohle nejde.

Díky moc.

Matias · Příspěvek od **Matias** » ned lis 21, 2010 12:10 pm

Jo a ještě podsvícení budíků se kativuje přivedením plusu na pin budíků, nebo to jde tady vše přes bus?

Díky.

Matias · Příspěvek od **Matias** » úte lis 23, 2010 14:27 pm

Nikdo neví?

AEP · Příspěvek od **AEP** » úte lis 23, 2010 15:10 pm

zdroj vys. napětí

TOMI · Příspěvek od **TOMI** » úte lis 23, 2010 19:24 pm

Bez CAN-u ich asi nerozsvietis.

geri · Příspěvek od **geri** » úte lis 23, 2010 23:48 pm

neco jak u bodiku na nove a6 skoro ten sami problem

TOMI · Příspěvek od **TOMI** » stř lis 24, 2010 0:30 am

Na tych A6-kach odchadzaju koncove stupne v budicoch VN cievka aj tranzistor v lepsom pripade len tranzistor, je v puzdre SOIC8.

Matias · Příspěvek od **Matias** » stř lis 24, 2010 7:09 am

A jak to je řešený?
Kolik trandů je na podsvícení? Jeden trand na komplet podsícení, nebo je to rozdělený třeba budíky jeden, displej další?

Díky

TOMI · Příspěvek od **TOMI** » stř lis 24, 2010 14:57 pm

Ked to je podsvietene na bielo tak je to CCF podsvietene ako v ntb. Zapalovacie napatie cca 400-600V podla druhu trubice. Je tam invertor ktory vyraba vn pre trubicu a v nom odchadza transformator aj s tranzistorom. V tom soic8 puzdre je dvojica FET-tranzistorov.

Matias · Příspěvek od **Matias** » stř lis 24, 2010 20:04 pm

A ještě poslední otázka, ty trubice jsou pro každý ciferník a displej zvlášť, nebo to je nějak dohromady? Dá se to trafo někde sehnat? V případě že by bylo mrtvý to trafo?

TOMI · Příspěvek od **TOMI** » stř lis 24, 2010 21:42 pm

TRubica je len pre display. Zohnat sa da skoro vsetko.

Matias · Příspěvek od **Matias** » úte lis 30, 2010 7:19 am

Tak trubice tam jsou dvě. Jedna pro displej a druhá je pro budíky. V mojem případě trandy ok, odešlo trafo.

Díky za rady.

Matias · Příspěvek od **Matias** » úte lis 30, 2010 7:40 am

Jo ještě mě napadlo, chtěl jsem přepnout budíky do čj a nešlo to. Povolilo mi to ve VDCS jen jazyky od 1 - 6. ČJ 8 nešla. Dá se to nějak pořešit?

Jsou to BOSCH, ale nevím číslo.

Díky.

Matias · Příspěvek od **Matias** » stř čer 13, 2012 13:08 pm

Ahoj kluci,

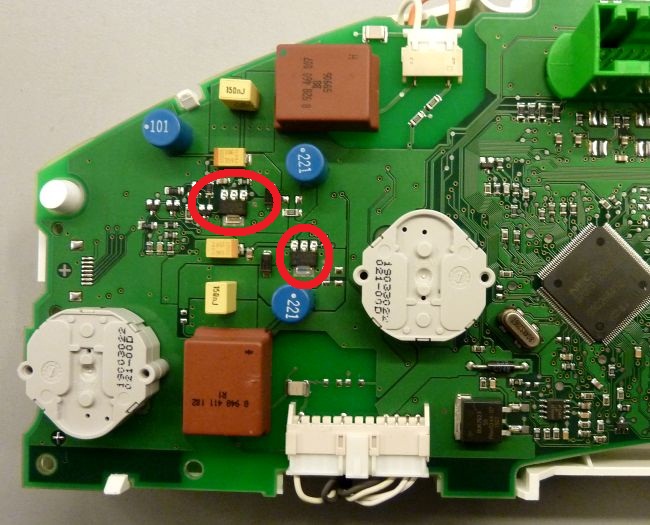

neví někdo pls z hlavy jaký je vedle trafa tranzistor? Myslím že to je v pozdře TO220AB.
Bude to nějaký BUZ. Nebo nemáte ekvivalent.
Díky za rady.

Matias · Příspěvek od **Matias** » stř čer 13, 2012 13:59 pm

Tak pouzdro je jiné, ale budíky ještě nemám na stole.
Díky moc za radu.
